Fenêtre "Menu"- Formes "Cardinales"

Créer une forme "Cardinale"
C'est un type particulier de polygone qui a la particularité d'ajuster de manière dynamique les angles arrondis.

Pour créer une telle forme cliquez sur l'outil "Cardinal Shape" et voyez la suite.

Cliquez sur le fond du menu pour créer le premier point, relâchez le bouton de la souris et déplacez-vous vers le deuxième point, cliquez à nouveau et relâchez le bouton. Répétez cette opération pour chacun des points à créer pour obtenir le polygone.

Pour fermer le polygone cliquez à nouveau sur le premier point.

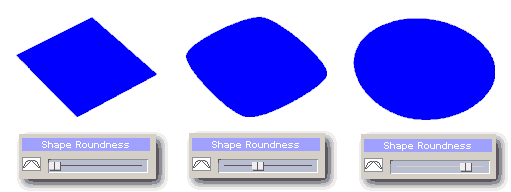

L'objet est créé. Dans le menu "Properties" (Propriétés) dans Color tab un nouveau curseur apparaît sous la section "Transparency" qui se nomme "Shape Roundness". En déplaçant ce curseur les angles du polygone/objet s'arrondissent plus ou moins.

C'est le principe de base de l'objet "Cardinal".

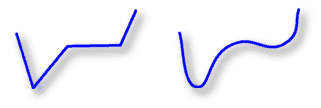

Forme ouverte (ligne)
Si vous ne refermez pas le polygone vous obtenez une simple ligne en double cliquant sur l'extrémité de celle-ci.

Vous pouvez ajuster la rondeur des angles avec le même outil que pour le polygone fermé.

Editer les formes :
A
près avoir créer la forme vous pouvez la modifier pour l'ajuster à partir de chacun des points de création. Pour cela sélectionnez l'outil " Shape Object " en quand vous sélectionnez une forme vous pouvez la modifier. Vous pouvez aussi directement faire cette action en double-cliquant sur la forme.

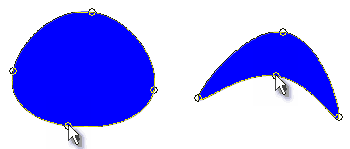

Les points de création deviennent visibles et vous pouvez les déplacer à l'aide de la souris.




Quand le curseur "Roundness" est placé à droite vous pouvez conserver toute la douceur d'un tracé et créer des formes intéressantes et d'aspect naturel.

Truc: Avec ce système de forme vous pouvez rapidement créer un cercle à parti d'un carré. Créez un carré, puis poussez le curseur "Roudness" vers la droite presque à fond.

Casser la forme:
Vous pouvez pour ce faire utiliser la commende
"Menu-Break Path"
